螺纹直径和收缩距（in.）

HG-227货号

工作载荷（lbs）

单重（lbs）

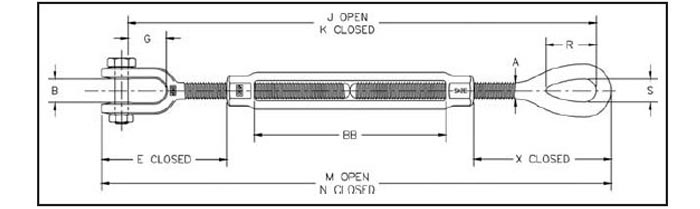

各部分尺寸（in.）

A

B

E封闭端

G

J敞开端

K封闭端

M敞开端

N封闭端

R

S

X封闭端

BB

† 1/4 x 4

1031877

500

.33

.25

.45

1.66

.64

11.57

7.57

12.28

8.28

.81

.34

1.76

4.0

† 5/16 x 4-1/2

1031895

800

.52

.31

.50

2.02

.87

13.50

9.00

14.30

9.80

.95

.44

2.20

4.58

† 3/8 x 6

1031911

1200

.80

.38

.53

2.11

.85

16.91

10.91

17.87

11.87

1.13

.53

2.48

6.10

1/2 x 6

1031939

2200

1.77

.50

.64

3.22

1.07

19.30

13.30

20.48

14.48

1.41

.71

3.56

6.03

1/2 x 9

1031957

2200

2.25

.50

.64

3.20

1.07

25.59

16.59

26.77

17.77

1.41

.71

3.54

9.36

1/2 x 12

1031975

2200

2.67

.50

.64

3.20

1.07

31.59

19.59

32.77

20.77

1.41

.71

3.54

12.36

5/8 x 6

1031993

3500

2.98

.63

.79

3.90

1.32

20.73

14.73

22.27

16.27

1.80

.88

4.35

6.03

5/8 x 9

1032019

3500

3.72

.63

.79

3.89

1.32

27.07

18.07

28.61

19.61

1.80

.88

4.34

9.39

5/8 x 12

1032037

3500

4.35

.63

.79

3.89

1.32

33.07

21.07

34.61

22.61

1.80

.88

4.34

12.39

3/4 x 6

1032055

5200

4.51

.75

.97

4.71

1.52

22.17

16.17

24.09

18.09

2.09

1.00

5.12

6.13

3/4 x 9

1032073

5200

5.56

.75

.97

4.68

1.52

28.57

19.57

30.49

21.49

2.09

1.00

5.09

9.59

3/4 x 12

1032091

5200

6.42

.75

.97

4.68

1.52

34.57

22.57

36.49

24.49

2.09

1.00

5.09

12.59

/4 x 18

1032117

5200

8.14

.75

.97

4.71

1.52

46.57

28.57

48.49

30.49

2.09

1.00

5.12

18.53

7/8 x 12

1032135

7200

9.10

.88

1.16

5.50

1.77

35.68

23.68

37.91

25.91

2.38

1.25

5.79

12.16

7/8 x 18

1032153

7200

11.6

.88

1.16

5.50

1.77

48.15

30.15

50.38

32.38

2.38

1.25

5.79

18.63

1 x 6

1032171

10000

10.0

1.00

1.34

6.09

2.05

25.03

19.03

27.59

21.59

3.00

1.43

6.50

6.18

1 x 12

1032199

10000

13.4

1.00

1.34

6.09

2.05

37.03

25.03

39.59

27.59

3.00

1.43

6.50

12.18

1 x 18

1032215

10000

16.7

1.00

1.34

6.09

2.05

49.03

31.03

51.59

33.59

3.00

1.43

6.50

18.18

1 x 24

1032233

10000

20.6

1.00

1.34

6.06

2.05

61.63

37.63

64.19

40.19

3.00

1.43

6.47

24.84

1-1/4 x 12

1032251

15200

20.9

1.25

1.84

8.09

2.82

40.76

28.76

43.98

31.98

3.59

1.82

8.49

12.06

1-1/4 x 18

1032279

15200

24.8

1.25

1.84

8.09

2.82

52.76

34.76

55.98

37.98

3.59

1.82

8.49

18.06

1-1/4 x 24

1032297

15200

28.8

1.25

1.84

8.09

2.82

65.32

41.32

68.54

44.54

3.59

1.82

8.49

24.62

1-1/2 x 12

1032313

21400

30.6

1.50

2.06

8.93

2.81

42.50

30.50

46.21

34.21

4.09

2.12

9.46

12.32

1-1/2 x 18

1032331

21400

36.0

1.50

2.06

8.93

2.81

54.50

36.50

58.21

40.21

4.09

2.12

9.46

18.32

1-1/2 x 24

1032359

21400

41.5

1.50

2.06

8.93

2.81

67.12

43.12

70.83

46.83

4.09

2.12

9.46

24.94

1-3/4 x 18

1032395

28000

52.1

1.75

2.60

9.36

3.35

55.37

37.37

59.77

41.77

4.65

2.38

9.97

18.37

1-3/4 x 24

1032411

28000

59.7

1.75

2.60

9.36

3.35

67.37

43.37

71.77

47.77

4.65

2.38

9.97

24.37

2 x 24

1032439

37000

89.9

2.00

2.62

11.80

3.74

72.66

48.66

77.95

53.95

5.81

2.69

13.03

24.48

2-1/2 x 24

1032457

60000

158

2.50

3.06

13.26

4.44

76.08

52.08

82.68

58.68

6.49

3.12

13.76

24.60

2-3/4 x 24

1032475

75000

187

2.75

3.69

14.92

4.19

78.05

54.05

85.67

61.67

7.00

3.25

15.09

24.65
