【G-209/210/209A】Crosby 螺旋销卸扣

G-209/S-209锚穿螺旋销卸扣,达到美国联邦规范RR-C-271D Type IVA A级2类标准除针对承包商的规定以外有关产品性能的要求。
G-210/S-210链条用螺旋销卸扣,达到美国联邦规范RR-C-271D Type IVB A级2类标准除针对承包商的规定以外有关产品性能的要求。
产品特点:
l 工作载荷从1/3公吨-55公吨。
l 锻造钢材-成熟的淬回火热处理,配有合金安全销。
l 工作载荷永久标记其上。
l 表面经过热浸锌处理或者是原色。
l 额定疲劳强度。
l 25吨级及以上级别的产品都配备有RFID检测系统。
l 可以提供符合指定标准的试验载荷证明,例如美国船级社(ABS)、挪威船级社(DNV)、劳氏船级社(L1oyds)或其他类型的认证。如果您在订货时有要求,CROSBY将收取一定的载荷试验和认证费用。
l 经过淬回火热处理,可以达到DNV(挪威船级社)在-20℃条件下42焦耳的抗冲击性能要求。
l 本产品满足并超出ASME B30.26标准在标识、韧性、设计系数、试验负荷及温度方面的要求,同时在ASME B30.26标准未作要求的其他关键性要求如疲劳、冲击及材料可追溯性方面充分满足客户需求。
l 产品上的“Red Pin”标记,代表了CROSBY的真正品质。
l 通过2006年ABS(美国船级社)钢铁船舶管理规章1-1-17.7以及ABS(美国船级社)起重机械认证指导的认可并获得认证。
备注:最大试验载荷是工作载荷的2倍,终极载荷最小是工作载荷的6倍。斜拉起吊情况下的工作载荷请参照产品目录第74页相应减小。
产品等级标准:
G-209A合金螺旋销卸扣
G-209A合金螺旋销锚穿卸扣,达到美国联邦规范RR-C-271D Type IVA B级2类标准除针对承包商的规定以外有关产品性能的要求。
产品特点:
l 工作载荷从2公吨-21公吨。
l 锻造合金钢-成熟的淬回火热处理,配有合金安全销。
l 工作载荷永久标记其上。
l 表面经过热浸锌处理。
l 本产品满足并超出ASME B30.26标准在标识、韧性、设计系数、试验负荷及温度方面的要求,同时在ASME B30.26标准未作要求的其他关键性要求如疲劳、冲击及材料可追溯性方面充分满足客户需求。
l 可以提供符合指定标准的试验载荷证明,例如美国船级社(ABS)、挪威船级社(DNV)、劳氏船级社(L1oyds)或其他类型的认证。如果您在订货时有要求,CROSBY将收取一定的载荷试验和认证费用。

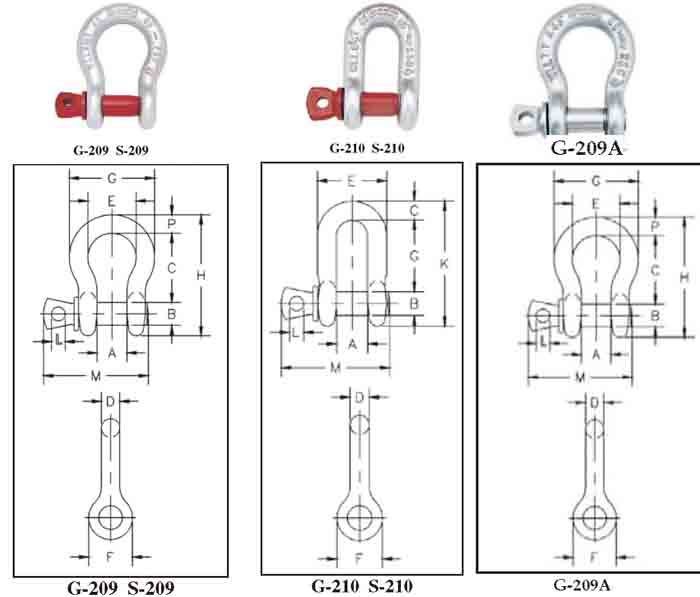

G-209/S-209
尺寸(in) |
工作载荷
(t) |
货 号 |
重量(ibs) |
尺寸(in) |
公差+/_ |
G-209 |
S-209 |
A |
B |
C |
D |
E |
F |
G |
H |
L |
M |
P |
C |
A |
3/16 |
1/3 |
1018357 |
- |
.06 |
.38 |
.25 |
.88 |
.19 |
.60 |
.56 |
.98 |
1.47 |
.16 |
1.14 |
.19 |
.06 |
.06 |
1/4 |
1/2 |
1018375 |
1018384 |
.10 |
.47 |
.31 |
1.13 |
.25 |
.78 |
.61 |
1.28 |
1.84 |
.19 |
1.43 |
.25 |
.06 |
.06 |
5/16 |
3/4 |
1018393 |
1018400 |
.19 |
.53 |
.38 |
1.22 |
.31 |
.84 |
.75 |
1.47 |
2.09 |
.22 |
1.71 |
.31 |
.06 |
.06 |
3/8 |
1 |
1018419 |
1018428 |
.31 |
.66 |
.44 |
1.44 |
.38 |
1.03 |
.91 |
1.78 |
2.49 |
.25 |
2.02 |
.38 |
.13 |
.06 |
7/16 |
1-1/2 |
1018437 |
1018446 |
.38 |
.75 |
.50 |
1.69 |
.44 |
1.16 |
1.06 |
2.03 |
2.91 |
.31 |
2.37 |
.44 |
.13 |
.06 |
1/2 |
2 |
1018455 |
1018464 |
.72 |
.81 |
.63 |
1.88 |
.50 |
1.31 |
1.19 |
2.31 |
3.28 |
.38 |
2.69 |
.50 |
.13 |
.06 |
5/8 |
3-1/4 |
1018473 |
1018482 |
1.37 |
1.06 |
.75 |
2.38 |
.63 |
1.69 |
1.50 |
2.94 |
4.19 |
.44 |
3.34 |
.69 |
.13 |
.06 |
3/4 |
4-3/4 |
1018491 |
1018507 |
2.35 |
1.25 |
.88 |
2.81 |
.75 |
2.00 |
1.81 |
3.50 |
4.97 |
.50 |
3.97 |
.81 |
.25 |
.06 |
7/8 |
6-1/2 |
1018516 |
1018525 |
3.62 |
1.44 |
1.00 |
3.31 |
.88 |
2.28 |
2.09 |
4.03 |
5.83 |
.50 |
4.50 |
.97 |
.25 |
.06 |
1 |
8-1/2 |
1018534 |
1018543 |
5.03 |
1.69 |
1.13 |
3.75 |
1.00 |
2.69 |
2.38 |
4.69 |
6.56 |
.56 |
5.13 |
1.06 |
.25 |
.06 |
1-1/8 |
9-1/2 |
1018552 |
1018561 |
7.41 |
1.81 |
1.25 |
4.25 |
1.16 |
2.91 |
2.69 |
5.16 |
7.47 |
.63 |
5.71 |
1.25 |
.25 |
.06 |
1-1/4 |
12 |
1018570 |
1018589 |
9.50 |
2.03 |
1.38 |
4.69 |
1.29 |
3.25 |
3.00 |
5.75 |
8.25 |
.69 |
6.25 |
1.38 |
.25 |
.06 |
1-3/8 |
13-1/2 |
1018598 |
1018605 |
13.53 |
2.25 |
1.50 |
5.25 |
1.42 |
3.63 |
3.31 |
6.38 |
9.16 |
.75 |
6.83 |
1.50 |
.25 |
.13 |
1-1/2 |
17 |
1018614 |
1018623 |
17.20 |
2.38 |
1.63 |
5.75 |
1.54 |
3.88 |
3.63 |
6.88 |
10.00 |
.81 |
7.33 |
1.62 |
.25 |
.13 |
1-3/4 |
25 |
1018632 |
1018641 |
27.78 |
2.88 |
2.00 |
7.00 |
1.84 |
5.00 |
4.19 |
8.86 |
12.34 |
1.00 |
9.06 |
2.25 |
.25 |
.13 |
2 |
35 |
1018650 |
1018669 |
45.00 |
3.25 |
2.25 |
7.75 |
2.08 |
5.75 |
4.81 |
9.97 |
13.68 |
1.22 |
10.35 |
2.40 |
.25 |
.13 |
2-1/2 |
55 |
1018678 |
1018687 |
85.75 |
4.13 |
2.75 |
10.50 |
2.71 |
7.25 |
5.69 |
12.87 |
17.84 |
1.38 |
13.00 |
3.13 |
.25 |
.25 |
G-210/S-210
尺寸(in) |
工作载荷(t) |
货 号 |
重量(ibs) |
尺寸(in) |
公差+/_ |
G-210 |
S-210 |
A |
B |
C |
D |
E |
F |
G |
K |
L |
M |
G |
A |
1/4 |
1/2 |
1019150 |
1019169 |
.11 |
.47 |
.31 |
.25 |
.25 |
.97 |
.62 |
.97 |
1.59 |
.19 |
1.43 |
.06 |
.06 |
5/16 |
3/4 |
1019178 |
1019187 |
.17 |
.53 |
.38 |
.31 |
.31 |
1.15 |
.75 |
1.07 |
1.91 |
.22 |
1.71 |
.06 |
.06 |
3/8 |
1 |
1019196 |
1019203 |
.28 |
.66 |
.44 |
.38 |
.38 |
1.42 |
.92 |
1.28 |
2.31 |
.25 |
2.02 |
.13 |
.06 |
7/16 |
1-1/2 |
1019212 |
1019221 |
.43 |
.75 |
.50 |
.44 |
.44 |
1.63 |
1.06 |
1.48 |
2.67 |
.31 |
2.37 |
.13 |
.06 |
1/2 |
2 |
1019230 |
1019249 |
.59 |
.81 |
.63 |
.50 |
.50 |
1.81 |
1.18 |
1.66 |
3.03 |
.38 |
2.69 |
.13 |
.06 |
5/8 |
3-1/4 |
1019258 |
1019267 |
1.25 |
1.06 |
.75 |
.63 |
.63 |
2.32 |
1.50 |
2.04 |
3.76 |
.44 |
3.34 |
.13 |
.06 |
3/4 |
4-3/4 |
1019276 |
1019285 |
2.63 |
1.25 |
.88 |
.81 |
.75 |
2.75 |
1.81 |
2.40 |
4.53 |
.50 |
3.97 |
.25 |
.06 |
7/8 |
6-1/2 |
1019294 |
1019301 |
3.16 |
1.44 |
1.00 |
.97 |
.88 |
3.20 |
2.10 |
2.86 |
5.33 |
.50 |
4.50 |
.25 |
.06 |
1 |
8-1/2 |
1019310 |
1019329 |
4.75 |
1.69 |
1.13 |
1.00 |
1.00 |
3.69 |
2.38 |
3.24 |
5.94 |
.56 |
5.13 |
.25 |
.06 |
1-1/8 |
9-1/2 |
1019338 |
1019347 |
6.75 |
1.81 |
1.25 |
1.25 |
1.13 |
4.07 |
2.69 |
3.61 |
6.78 |
.63 |
5.71 |
.25 |
.06 |
1-1/4 |
12 |
1019356 |
1019365 |
9.06 |
2.03 |
1.38 |
1.38 |
1.25 |
4.53 |
3.00 |
3.97 |
7.50 |
.69 |
6.25 |
.25 |
.13 |
1-3/8 |
13-1/2 |
1019374 |
1019383 |
11.63 |
2.25 |
1.50 |
1.50 |
1.38 |
5.01 |
3.31 |
4.43 |
8.28 |
.75 |
6.83 |
.25 |
.13 |
1-1/2 |
17 |
1019392 |
1019409 |
15.95 |
2.38 |
1.63 |
1.62 |
1.50 |
5.38 |
3.62 |
4.84 |
9.05 |
.81 |
7.33 |
.25 |
.13 |
1-3/4 |
25 |
1019418 |
1019427 |
26.75 |
2.88 |
2.00 |
2.12 |
1.75 |
6.38 |
4.19 |
5.78 |
10.97 |
1.00 |
9.06 |
.25 |
.13 |
2 |
35 |
1019436 |
1019445 |
42.31 |
3.25 |
2.25 |
2.36 |
2.10 |
7.25 |
5.00 |
6.77 |
12.74 |
1.13 |
10.35 |
.25 |
.13 |
2-1/2 |
55 |
1019454 |
1019463 |
71.75 |
4.12 |
2.75 |
2.63 |
2.63 |
9.38 |
5.68 |
8.07 |
14.85 |
1.38 |
13.00 |
.25 |
.25 |
备注:最大试验载荷是工作载荷的2倍,最小破断载荷是工作载荷的6倍。斜拉起吊情况下的工作载荷请参照产品目录第74页相应减小。
G-209A
尺寸(in) |
工作载荷(t) |
G-209A |
重量(ibs) |
尺寸(in) |
公差+/- |
A |
B |
C |
D |
E |
F |
G |
H |
L |
M |
P |
C |
A |
3/8 |
2 |
1017450 |
.31 |
.66 |
.44 |
1.44 |
.38 |
1.03 |
.91 |
1.78 |
2.49 |
.25 |
2.03 |
.38 |
.13 |
.06 |
7/16 |
2-2/3 |
1017472 |
.38 |
.75 |
.50 |
1.69 |
.44 |
1.16 |
1.06 |
2.03 |
2.91 |
.31 |
2.38 |
.44 |
.13 |
.06 |
1/2 |
3-1/3 |
1017494 |
.63 |
.81 |
.63 |
1.88 |
.50 |
1.31 |
1.19 |
2.31 |
3.28 |
.38 |
2.69 |
.50 |
.13 |
.06 |
5/8 |
5 |
1017516 |
1.38 |
1.06 |
.75 |
2.38 |
.63 |
1.69 |
1.50 |
2.94 |
4.19 |
.44 |
3.34 |
.69 |
.13 |
.06 |
3/4 |
7 |
1017538 |
2.25 |
1.25 |
.88 |
2.81 |
.75 |
2.00 |
1.81 |
3.50 |
4.97 |
.50 |
3.97 |
.81 |
.25 |
.06 |
7/8 |
9-1/2 |
1017560 |
3.61 |
1.44 |
1.00 |
3.31 |
.88 |
2.28 |
2.09 |
4.03 |
5.83 |
.50 |
4.50 |
.97 |
.25 |
.06 |
1 |
12-1/2 |
1017582 |
5.32 |
1.69 |
1.13 |
3.75 |
1.00 |
2.69 |
2.38 |
4.69 |
6.56 |
.56 |
5.07 |
1.06 |
.25 |
.06 |
1-1/8 |
15 |
1017604 |
7.25 |
1.81 |
1.25 |
4.25 |
1.16 |
2.91 |
2.69 |
5.16 |
7.47 |
.63 |
5.59 |
1.25 |
.25 |
.06 |
1-1/4 |
18 |
1017626 |
9.88 |
2.03 |
1.38 |
4.69 |
1.29 |
3.25 |
3.00 |
5.75 |
8.25 |
.69 |
6.16 |
1.38 |
.25 |
.06 |
1-3/8 |
21 |
1017648 |
13.25 |
2.25 |
1.50 |
5.25 |
1.42 |
3.63 |
3.31 |
6.38 |
9.16 |
.75 |
6.84 |
1.50 |
.25 |
.13 |
备注:最大试验载荷是2倍的工作载荷(公吨)或2.2倍的工作载荷(短吨),最小破断载荷是4.5倍的工作载荷(公吨)或5倍的工作载荷(短吨)。斜拉起吊情况下的工作载荷请参照产品目录第74页相应减小。
|
