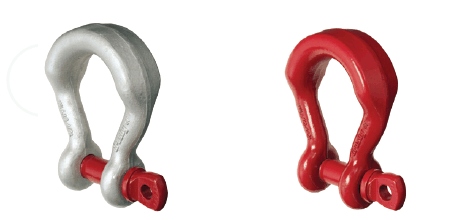

【G-2169】Crosby螺旋销宽体卸扣
l 工作载荷7公吨、12.5公吨和18公吨。
l 经过淬回火处理，抗拉强度达到优越性能。
l 锻造合金钢材质。
l 表面处理为热浸锌或原色，可供选择。
l 每件产品都单独经过载荷测试和磁粉探伤检测，如要求可提供检测证书。
l 本产品满足并超出ASME B30.26标准在标识、韧性、设计系数、试验负荷及温度方面的要求，同时在ASME B30.26标准未作要求的其他关键性要求如疲劳、冲击及材料可追溯性方面充分满足客户需求。
l Red Pin®红销标志是科索比®原装正品的品质保障。
G-2169/S-2169螺旋销宽体卸扣
|
最大工作载荷（t） |
G-2169
货号 |
S-2169
货号 |
单重
（KG） |

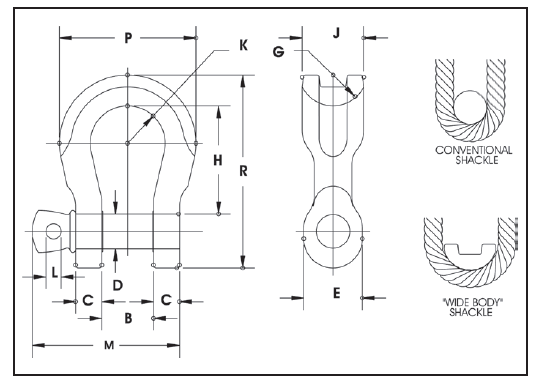

各部分尺寸（mm） |
|
B +/-
.25 |
C |
D
+/-
.02 |
E |
G |
H |
J |
K |
L |
M |
P |
R |
|
7 |
1021655 |
1021664 |
7.7 |
31.8 |
17.5 |
22.4 |
46.2 |
31.8 |
90.4 |
40.6 |
31.8 |
12.7 |
101 |
104 |
149 |
|
12.5 |
1021673 |
1021682 |
19.4 |
42.9 |
23.4 |
28.7 |
60.5 |
34.8 |
118 |
54.1 |
41.4 |
14.2 |
130 |
140 |
194 |
|
18 |
1021691 |
1021699 |
28.7 |
51.6 |
29.5 |
35.1 |
68.3 |
38.1 |
148 |
63.5 |
50.8 |
17.5 |
159 |
172 |
238 | 极限载荷是最大工作载荷的5倍，试验载荷是最大工作载荷的2倍。
产品详情：请致电 0313-8083338, Email: info@skiplifting.com
|
