SKIP®耐低温重型旋转吊点
（型号HR-1000CT，适用于海下和盐水环境中）
此类低温应用旋转吊点上的吊环经过锻造而成，即使在恶劣的环境下也十分耐用，可用于低至-45℃的环境下。以下是其主要特点：
l 所有零部件的硬度可达34HRc。
l 所有承重部件都由经过热处理的合金钢材质构成。
l 所有承重部件都经过夏比冲击测试：主体、衬套、垫圈和吊环可满足-20℃时42焦耳冲击值的要求；螺栓件满足-101℃时27焦耳冲击值的要求。
l 为提高产品的抗腐蚀性能，特别采用热扩散式镀锌法进行表面处理。
l 每件产品单独经过磁粉探伤检测并附带有检测证明。
l 所有产品都在2倍最大工作载荷条件下逐个经过载荷试验。
l 尺寸规格在2英寸及以上的产品都装有无线射频识别系统。
l 所有承重部件都由经过热处理的合金钢材质构成。
l 除卡环外，所有零部件都由硬度可达34HRc的材料制成。
l 所有的主承重结构件都经过夏比冲击测试：主体、衬套、垫圈和吊环可满足-20℃时42焦耳冲击值的要求；螺栓件满足-101℃时27焦耳冲击值的要求。
l 每件产品单独经过磁粉探伤检测并附带有检测证明。
l 锻造吊环上带有凸起的生产厂家名称和产品追溯代码，其表面硬度进一步提高，在恶劣环境下的耐用性更强。
l 顶部垫圈带有颜色区分：蓝色表示英制尺寸，灰色表示公制尺寸。
l 垫圈上压印有产品的最大工作载荷和建议扭矩值。
l 所有产品都在2倍最大工作载荷条件下逐个经过载荷试验。

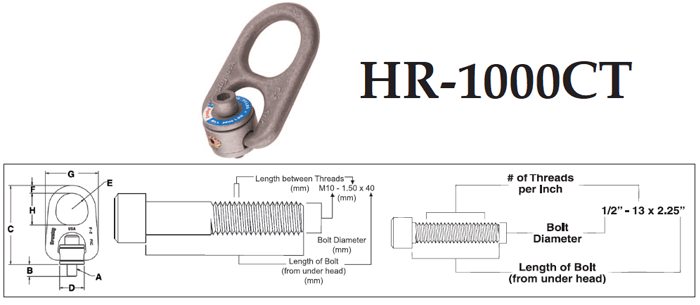

l 螺栓尺寸辨别：螺栓件的具体尺寸信息请参照一下图表。
l 尺寸规格在2英寸及以上的产品都装有无线射频识别系统。
l 每件产品都有单独的序列编号。
l 表面处理：热扩散式镀锌。
l 螺栓件尺寸可按要求提供。
|
Frame Size No. |
HR-1000CT货号 |
工作载荷（IBS） |
扭矩值 |
各部位尺寸（in.） |
单重（IBS） |
|
螺栓尺寸（A） |
螺纹有效投影长度（B） |
C |
D |
E |
F |
G |
H |
|
2 |
6607663 |
2000 |
28 |
1/2-13x2.25 |
.69 |
6.26 |
1.96 |
1.25 |
.62 |
4.20 |
2.50 |
3 |
|
2 |
6607730 |
2000 |
28 |
1/2-13x2.75 |
1.20 |
6.26 |
1.96 |
1.25 |
.62 |
4.20 |
2.50 |
3 |
|
2 |
6607664 |
3200 |
60 |
5/8-11x2.25 |
.69 |
6.26 |
1.96 |
1.25 |
.62 |
4.20 |
2.50 |
3 |
|
3 |
6607665 |
5400 |
100 |
3/4-10x3.00 |
.85 |
8.66 |
2.96 |
1.63 |
1.00 |
6.25 |
3.25 |
10 |
|
3 |
6607666 |
7200 |
160 |
7/8-9x3.00 |
.85 |
8.66 |
2.96 |
1.63 |
1.00 |
6.25 |
3.25 |
10 |
|
3 |
6607667 |
10000 |
230 |
1-8x3.50 |
1.35 |
8.66 |
2.96 |
1.63 |
1.00 |
6.25 |
3.25 |
10 |
|
4 |
6607668 |
13500 |
470 |
1-1/4-7x5.00 |
2.09 |
11.21 |
3.71 |
2.00 |
1.25 |
7.82 |
4.00 |
23 |
|
4 |
6607669 |
20000 |
800 |
1-1/2-6x5.50 |
2.59 |
11.21 |
3.71 |
2.00 |
1.25 |
7.82 |
4.00 |
23 |
|
4 |
6607727 |
20000 |
800 |
1-1/2-8x5.50 |
2.59 |
11.21 |
3.71 |
2.00 |
1.25 |
7.82 |
4.00 |
23 |
|
5 |
6607670 |
28000 |
1100 |
2-4.5x7.50 |
3.21 |
15.09 |
4.00 |
2.69 |
1.58 |
11.17 |
4.25 |
69 |
*极限载荷为WLL的5倍。
*内六角形合金钢螺栓是按照美国材料试验协会ASTM A320 L7或L43级标准制造的。
*采用建议扭矩值的前提是：螺栓件的螺纹部分保持干净和干燥的状态，且不带有任何润滑物质。
产品详情： 请致电 0313-8083338,email:info@skiplifting.com
|
