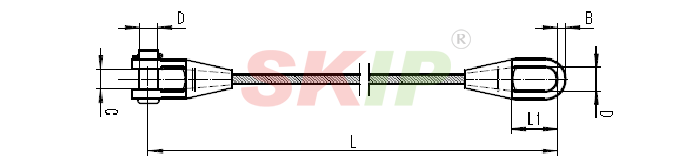

开闭式浇铸接头拉索参数表
|
类型 SF=5 |
绳径d（mm） |
工作载荷（t） |
参 考
(BxDxL1) |
尺寸(mm)
（CxD） |
其他组合配置 |
|
6×19/IWRC/1960 |
6 |
0.5 |
12.7x22.4x46 |
19.1x17.5 |
钢丝绳索具配置千变万化，如需技术设计方案，请与我们联系。 |
|
7 |
0.7 |
12.7x22.4x46 |
19.1x17.5 |
|
8 |
0.9 |
15.8x24.6x52.3 |
20.6x20.6 |
|
9 |
1.1 |
15.8x24.6x52.3 |
20.6x20.6 |
|
10 |
1.4 |
15.8x24.6x52.3 |
20.6x20.6 |
|
11 |
1.7 |
17.5x29.5x58.7 |
25.4x25.4 |
|
13 |
2.4 |
17.5x29.5x58.7 |
25.4x25.4 |
|
14 |
2.7 |
20.6x35.8x65 |
31.8x30.2 |
|
16 |
3.6 |
20.6x35.8x65 |
31.8x30.2 |
|
18 |
4.6 |
26.9x42.2x77.7 |
38.1x35.1 |
|
20 |
5.6 |
33.3x49.3x90.5 |
44.5x41.4 |
|
22 |
6.8 |
33.3x49.3x90.5 |
44.5x41.4 |
|
24 |
8.0 |
36.6x58.5x103 |
51x51 |
|
26 |
9.4 |
36.6x58.5x103 |
51x51 |
|
28 |
10.9 |
39.6x65x116 |
57x57 |
|
6×37/IWRC/1960 |
32 |
14.3 |
41.4x71x129 |
63.5x63.5 |
|
35 |
17.1 |
41.4x71x129 |
63.5x63.5 |
|
38 |
18.8 |
49.3x81x155 |
76x70 |
|
40 |
20.2 |
54x82.5x171 |
76x76 |
|
44 |
22.4 |
55.5x95.5x198 |
89x89 |
|
48 |
32.2 |
55.5x95.5x198 |
89x89 |
|
51 |
36.2 |
62x111x224 |
102x95.5 |
|
52 |
37.8 |
62x111x224 |
102x95.5 |
注：1.拉索的工作长度可根据用户的实际要求选择生产。
2.钢丝绳的结构，级别可根据用户的实际需求而定。
例如：钢丝绳的级别可选择1670,1770,1870,1960,2160
钢丝绳的结构可选择普通钢丝绳和特殊钢丝绳（如：抗旋转和低扭矩，压实股，异型股，塑股钢丝绳等）
产品详情： 请致电 0313-8083338,email:info@skiplifting.com
|
