环眼螺栓吊点的几种形式
阅读:164 次  字体:

· 短文请安,望赏2分钟



我们专业努力多一点点,您的安全风险少一点点,新常态中升级一点点,

安全风险管理,千万别任性。


大家好!下面与大家分享一下环眼螺栓吊点的几种形式及特点,希望本期内容对您的工作有一点点帮助。

01

环眼螺栓吊点的类型(按照标准BS4278规定的形式)

✔ 窄肩式环眼螺栓吊点

✔ 宽肩式环眼螺栓吊点

✔ 带连接环的环眼螺栓吊点

02

类型特性

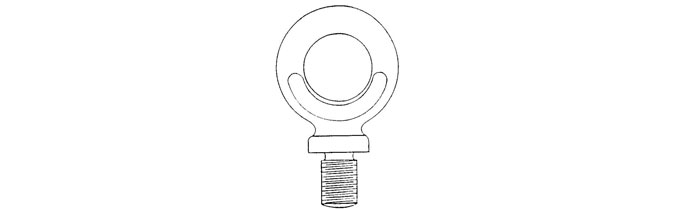

窄肩式环眼螺栓吊点





▶ 窄肩式环眼螺栓吊点在设计上是一种最基本的形式,而且使用也最有限,只适合于同轴方向起吊。从外观上看,这种吊点像是一个固定在螺杆顶端的圆环,中间有个很小的托肩。虽然只能用于轴向作业,但是它的环眼部分很大,可以匹配安装同等载荷级别的吊钩。
▶ 窄肩式环眼螺栓吊点其英文名称(Dynamo)的来历很有意思,即以前的电机设备制造商常用它来安装到设备上各个相互平衡的吊点位的钻孔上。在这里我们需注意,市面上供应用于吊装电机设备的窄肩式环眼螺栓吊点有各种形式,但其中很多只是用来保护钻孔或防止钻孔被杂物堵塞的,并不适合用于起吊作业。而且,即使是安装和使用了符合 BS 4278 标准要求的环眼螺栓吊点,还是要注意,钻孔是不是在电机重心位置的正上方。如果电机上增加了其它的结构部分或连接装置,整体结构的重心位置(COG或CG)可能会发生变化。
▶ 窄肩式环眼螺栓吊点的环眼结构很大,但它和托肩部分之间还是有一些边缘的凹缝,并不是完全的贴合接触,像是一个小直径托肩支撑的圆环。所以,侧面负载时环眼很容易弯折,而且由于托肩给螺杆形成的支撑作用很小,螺杆也容易弯折或开裂。负荷偏离轴向的角度即使只有5°也会给螺纹和螺杆带来过大的应力,所以它只能用于沿吊点纵轴方向施加负荷的情况下,而且还不允许出现负荷物倾斜或斜向负荷的危险。否则,在其它情况下,必须使用宽肩式或者带有连接环的环眼螺栓吊点。

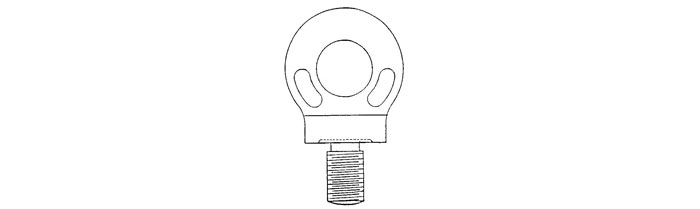

宽肩式环眼螺栓吊点




▶ 宽肩式环眼螺栓吊点多年以来被普遍视为一般用途的索具辅件设备,现在对于很多不同的螺纹直径也是这样。它的环眼部分要比窄肩式的还大,但底部却与整个托肩的宽部合并到了一起。因为环眼的眼孔比较小,所以不能与吊钩直接钩挂,需要借助卸扣来连接其它零部件。
注意:宽肩式环眼螺栓吊点上装有非可拆卸连接环的情况是很常见的,这是为了实现吊点与其它零部件的快速连接组装而设计的。可是,这种吊点的使用范围还是一样的,不能视其为后面的‘带连接环环眼螺栓吊点’。

▶ 同等载荷能力下成对儿使用,每一个吊点上环眼平面的倾斜度不得超过5°。为防止螺杆上的应力过大,我们可以在托肩部分下面加装薄垫片,但其厚度不能超过螺距的一半。存在斜向负荷时,环眼螺栓吊点的载荷能力必须下调,而且其下降幅度要比带连接环的更大。虽然同尺寸的宽肩式环眼螺栓吊点在轴向负载时的载荷能力更大,但其在斜向负载时的载荷能力却要低很多。

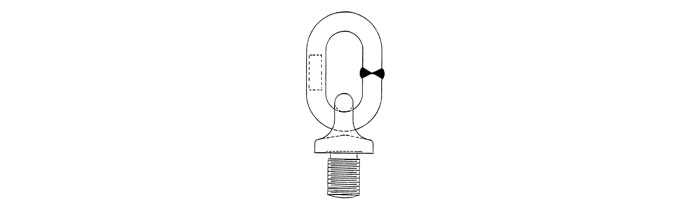

 带连接环的环眼螺栓吊点




▶ 这种吊点形式的设计是由BS 4278标准提出的,而其研究成果则是由英国国家物理实验室(NPL)得出的。与前面两种形式的吊点相比,其优势很大,尤其是在施力方向偏离轴向和/或环眼平面时。
▶ 其环眼结构是低矮式的,很小,在各个方向上与托肩结构都连在一起,安装其上的连接环可以自由转动并与其它零部件连接,其设计目的是为了与同等载荷级别的吊钩相连。
▶ 从尺寸的角度上比较宽肩式环眼螺栓吊点,其轴向的安全工作载荷(SWL)要低一些,其它情况下的安全工作载荷在同样的工作条件下相对要高一些。与宽肩式环眼螺栓吊点不同的是,施加的负荷可以偏离环眼平面,因为联接环可以通过活动来校准对位,而托肩在各个方向上都保持同等的强度,这使得正确的安装操作更容易进行。
▶ 如果负荷偏离螺纹轴向的角度不超过15°,那么在任意一个方向上我们都可以将吊点加载到规定的最高安全工作载荷(SWL)。角度超过15°时,吊点的载荷能力要下降,但降幅却不像宽肩式环眼螺栓吊点那么明显。无论从哪个方面来看,带有连接环的环眼螺栓吊点都可以视作是一般用途形式的设备,特别是在负荷作用不仅限于单一平面内的作业要求下。然而,这种吊点的制造范围局限于几种螺纹直径的规格,所以其应用也是有限制的。



以上是今天分享的内容,
欢迎您点赞→关注→写评论!
专业安全需要专业服务,
我们是否专业由您来定义。
成本领先,安全最贵!
SafeX再三思索,勿忘安全!
